ออสซิลโลสโคป OWON SDS1000 Series Oscilloscope

หรือ
QR Code

แบรนด์สินค้า OWON

รุ่น แบนด์วิทธ์ Sample Rate
SDS1022 20MHz 100MS/s
SDS1052 50MHz 500MS/s
SDS1102 100MHz 1GS/s
SDS1202 200MHz 1GS/s
ตราสินค้า (Brand) ของฮ่องกง
รหัสสินค้า: SDS1000 หมวดหมู่:
ระยะเวลาจัดส่งสินค้า: 15 ถึง 30 วัน
การจัดส่งสินค้า: ฟรีทาง

รายละเอียดเพิ่มเติม

รุ่น แบนด์วิทธ์ Sample Rate Horizontal Scale
SDS1022 20MHz 100MS/s 5ns/div – 1000s/div, step by 1 – 2 – 5
SDS1052 50MHz 500MS/s 2ns/div – 1000s/div, step by 1 – 2 – 5
SDS1102 100MHz 1GS/s 2ns/div – 1000s/div, step by 1 – 2 – 5
SDS1202 200MHz 1GS/s 2ns/div – 1000s/div, step by 1 – 2 – 5

จอแสดงผล: ขนาด 7 นิ้วแบบ Colored LCD ,65536 colors, 800 x 480 pixels
แชนแนล: 2 channels
Max Record length: 10K
Sampling rate/relay time accuracy: ±100 ppm
Input coupling: DC, AC, Ground
Input impedance: 1 MΩ±2%, in parallel with 20 pF±5 pF
Max. input voltage: 400V (DC+AC, PK – PK)
DC Gain Accuracy: ±3%
Vertical Sensitivity: 5 mV/div – 5 V/div
Trigger type: Edge, Video
Trigger mode: Auto, Normal, Single
Line/field frequency (Video): Support standard NTSC, PAL, and SECAM broadcast systems

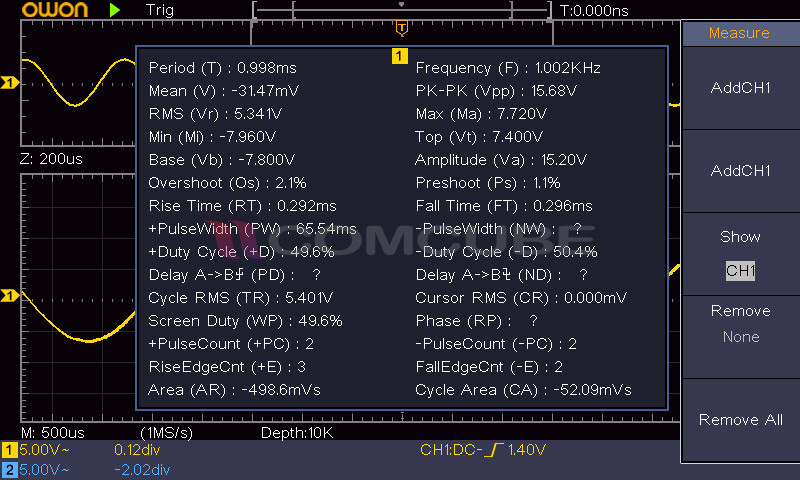

Automatic measurement: Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area.
Waveform Math: +, -, ×, ÷, FFT
Waveform storage: 16 waveforms
Communication interface: USB 2.0, USB flash disk storage
Power supply: 100 – 240 VACRMS,50/60 Hz, CATⅡ
Fuse: 2 A, T class, 250 V
ขนาดเครื่อง (W x H x D) 301 x 152 x 70 mm
น้ำหนัก 1.10 kg
