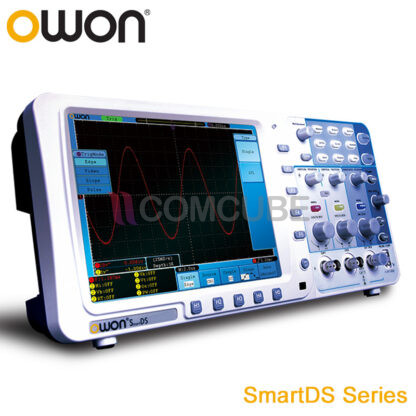

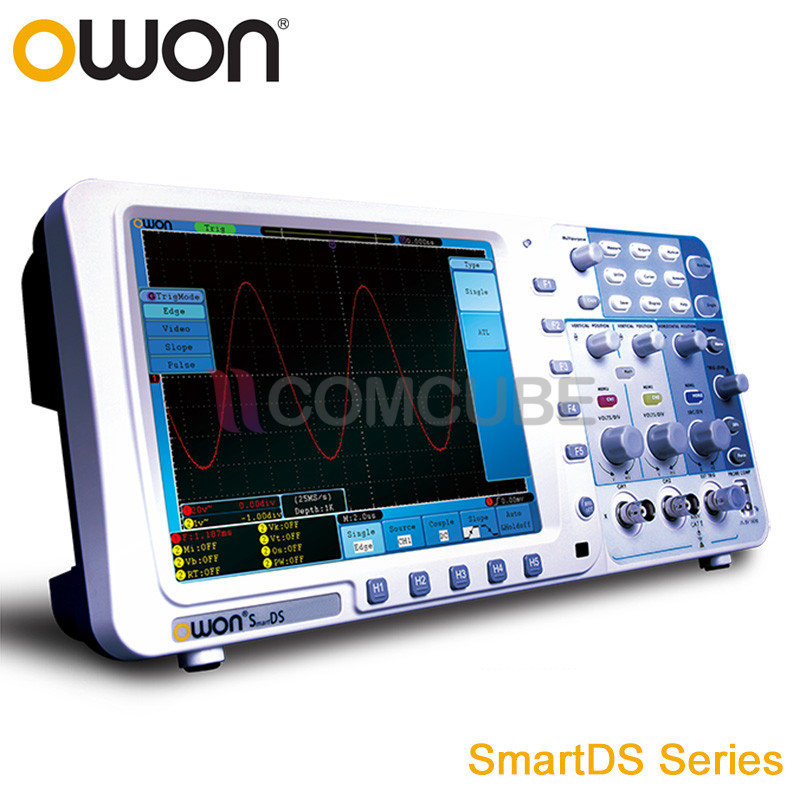

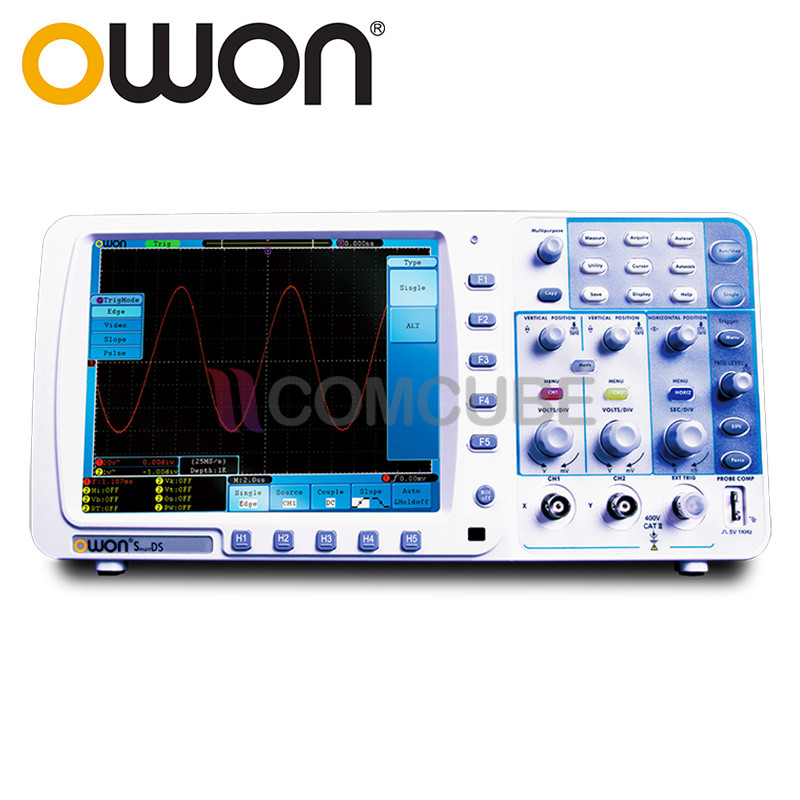

ออสซิลโลสโคป OWON SmartDS Series Oscilloscope

หรือ
QR Code

แบรนด์สินค้า OWON

รุ่น แบนด์วิทธ์ Sample Rate
SDS7102 100MHz 1GS/s
SDS8102 100MHz 2GS/s
SDS7202 200MHz 1GS/s
SDS8202 200MHz 2GS/s
SDS8302 300MHz 2.5GS/s
SDS9302 300MHz 3.2GS/s
ตราสินค้า (Brand) ของฮ่องกง
รหัสสินค้า: SmartDS หมวดหมู่:
ระยะเวลาจัดส่งสินค้า: 15 ถึง 30 วัน
การจัดส่งสินค้า: ฟรีทาง

รายละเอียดเพิ่มเติม

แบรนด์สินค้า OWON

รุ่น แบนด์วิทธ์ Sample Rate Horizontal Scale
SDS7102 100MHz 1GS/s 2ns/div~100s/div, step by 1~2~5
SDS8102 100MHz 2GS/s 2ns/div~100s/div, step by 1~2~5
SDS7202 200MHz 1GS/s 1ns/div~100s/div, step by 1~2~5
SDS8202 200MHz 2GS/s 1ns/div~100s/div, step by 1~2~5
SDS8302 300MHz 2.5GS/s 1ns/div~100s/div, step by 1~2~5
SDS9302 300MHz 3.2GS/s 1ns/div~100s/div, step by 1~2~5

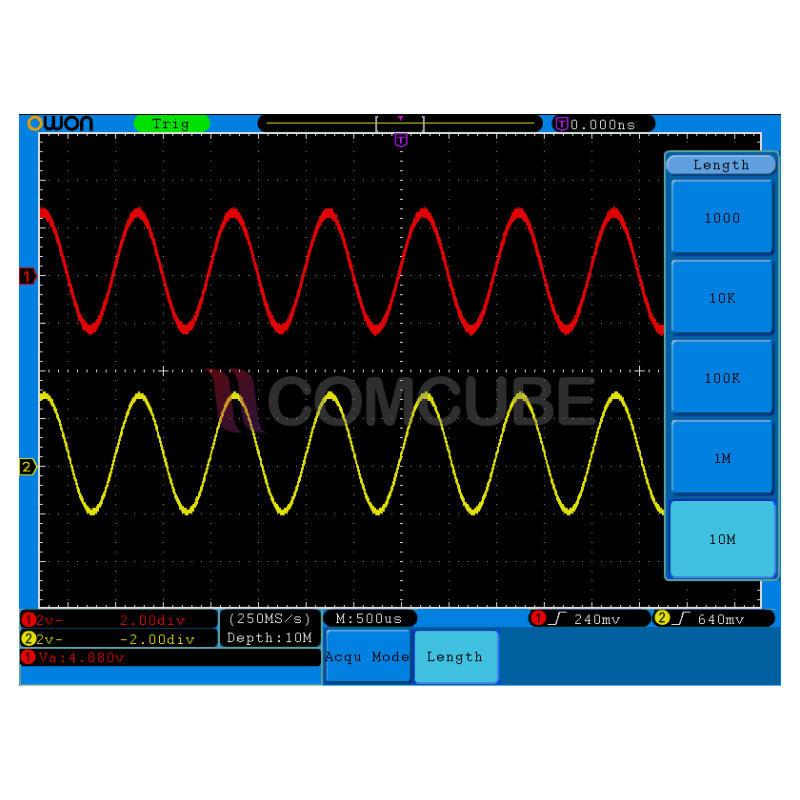

Record length: สูงสุด 10M
Input coupling: DC, AC, Ground
Input impedance: 1 MΩ ± 2%, in parallel with 15 pF ± 5 pF
Max. input voltage: 400 V (DC + AC Peak)
DC gain accuracy: ± 3%
Vertical sensitivity: 2 mV/div – 10 V/div
Trigger type: Edge, Video, Slope, Pulse, Alternate
Trigger mode: Auto, Normal, Single
Line/field, frequency (Video): Support standard NTSC, PAL and SECAM broadcast systems
Waveform Math: +, -, ×, ÷, FFT
Automatic measurement:
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot,
Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width,
-Width, +Duty, -Duty, Cycle rms, Cursor rms, Duty cycle, Phase

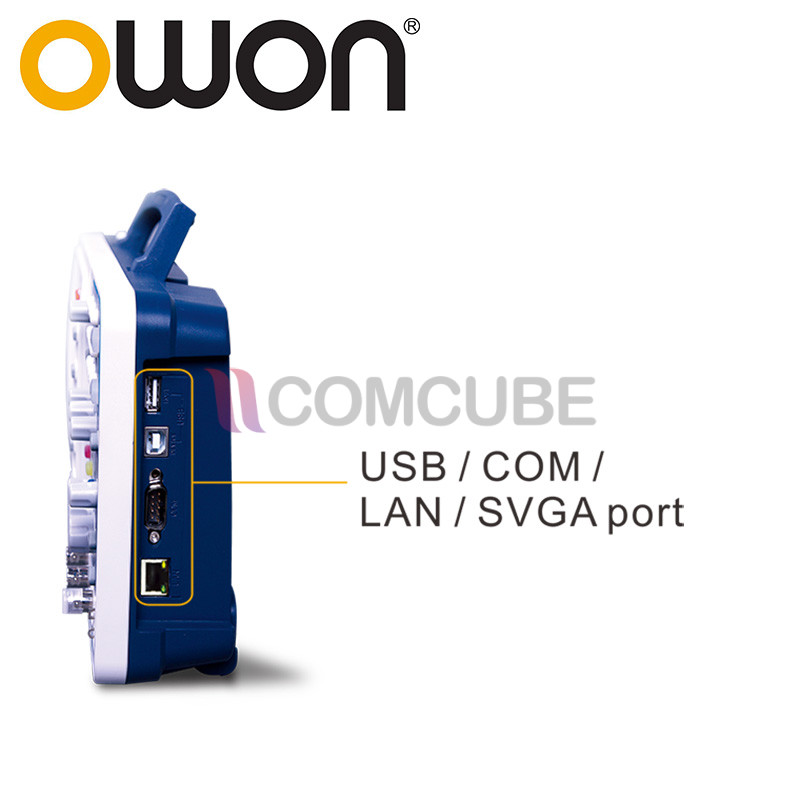

Communication interface:
USB 2.0, USB flash disk storage; LAN, Pass/Fail; VGA interface (only for
the model with “V” or the models including VGA interface as default) or RS-232 (Optional)
Power supply 100 V – 240 V AC, 50/60 HZ,CAT Ⅱ
ขนาดเครื่อง (W × H × D) 340 × 155 × 70 (mm)
น้ำหนัก 1.80 กิโลกรัม

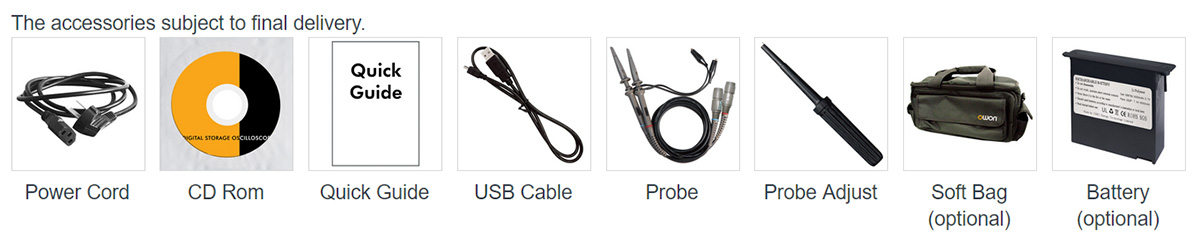

ในชุดประกอบด้วย สาย USB Cable, CD ซอฟต์แวร์, คู่มือการใช้งาน, โพรบ (Probe), Probe Adjust, Power Cord สายไฟ
