รายละเอียดเพิ่มเติม
ในชุดประกอบด้วย CD ซอฟต์แวร์, คู่มือการใช้งาน, สาย USB, โพรบ, Probe Adjust, สายไฟ Power Cord

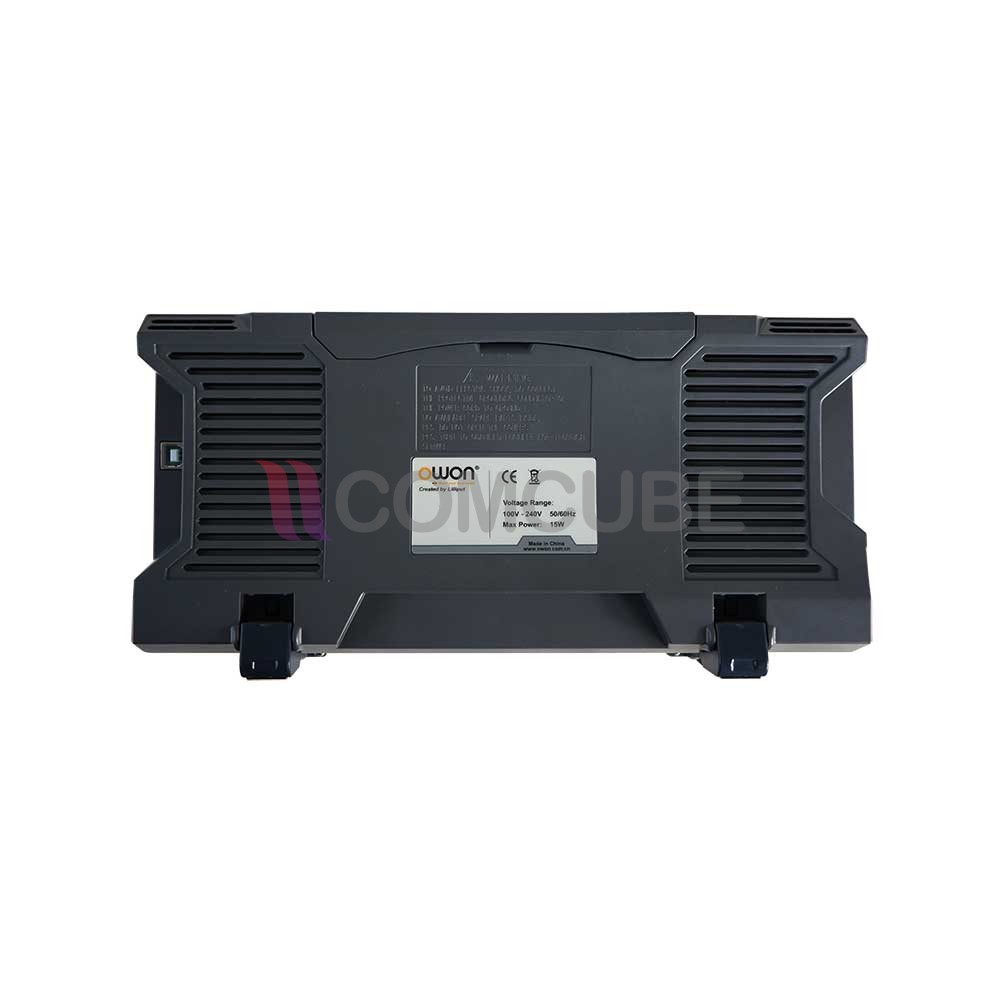

แบรนด์สินค้า OWON รุ่น SDS1022
ออสซิลโลสโคปแบบ 2 แชนแนล (Channel)
แบนด์วิดธ์ (Bandwidth) 20MHz
Sample Rate 100MS/s
Horizontal Scale (s/div) 5ns/div – 1000s/div, step by 1 – 2 – 5
Rise Time (at input, typical) ≤17.5ns
หน้าจอแสดงผลแบบ Color LCD ขนาด 7 นิ้ว 800 x 480 pixels
ตัวเครื่องบางพิเศษ
SCPI, and LabVIEW supported
Automatic Measurement: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot,Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Input Coupling DC, AC , and GND
Vertical Resolution (A/D) 8 bits (2 channels simultaneously)
Input Impedance 1MΩ ± 2%, in parallel with 20pF±5pF
Channel Isolation 50Hz : 100 : 1, 10MHz : 40 : 1
Max Input Voltage 400V (PK – PK) (DC+AC, PK – PK)
DC Gain Accuracy ±3%
Record Length 10K
DC Accuracy (average) Average≥16：±(3% reading + 0.05 div) for △V
Probe Attenuation Factor 1X, 10X, 100X, 1000X
Vertical Sensitivity 5mV/div – 5V/div (at input)
Trigger Type Edge, Video
Trigger Mode Auto, Normal, and Single
Communication Interface: USB host, USB device
Frequency Counter
Waveform Math ＋, －, x, ÷, invert, FFT
Fuse 2A, T class, 250V
แหล่งพลังงาน 100V – 240V AC, 50/60Hz, CAT II
ขนาดเครื่อง 301 x 152 x 70 มิลลิเมตร
น้ำหนัก 1.10 กิโลกรัม
ไฟล์ข้อมูลสินค้าDATA SHEETUSER MANUAL
