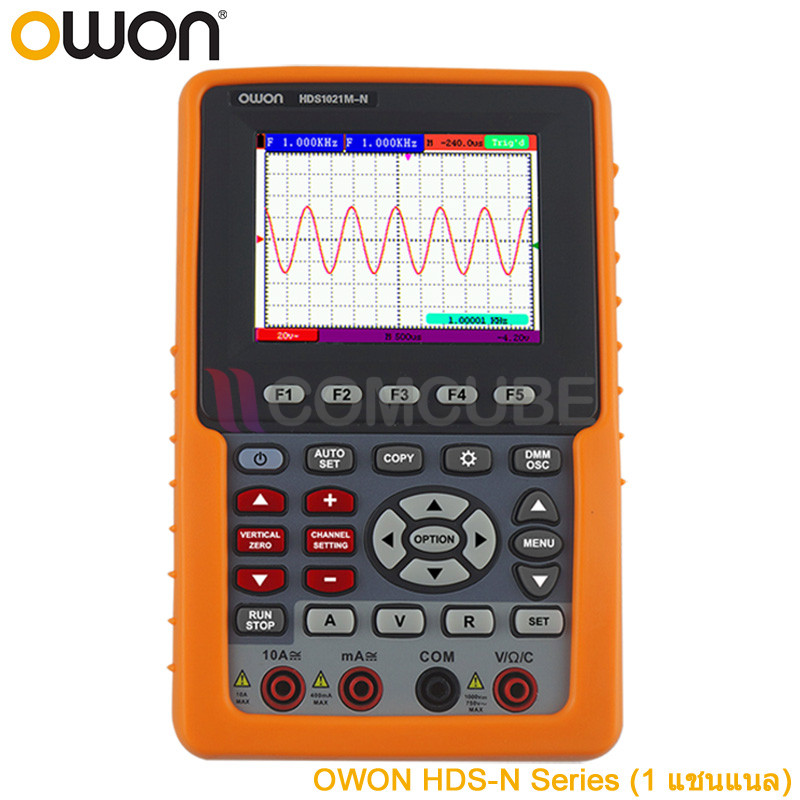

Handheld Oscilloscope ออสซิลโลสโคป OWON HDS-N Series (1 แชนแนล)

หรือ
QR Code

แบรนด์ OWON

รุ่น แบนด์วิทธ์ Sample Rate
HDS1021M-N 20MHz 500MS/s
HDS2061M-N 60MHz 500MS/s
HDS3101M-N 100MHz 1GS/s
ตราสินค้า (Brand) ของฮ่องกง
รหัสสินค้า: HDS หมวดหมู่:
ระยะเวลาจัดส่งสินค้า: 15 ถึง 30 วัน
การจัดส่งสินค้า: ฟรีทาง

รายละเอียดเพิ่มเติม

รุ่น แบนด์วิทธ์ Sample Rate Horizontal Scale (s/div)
HDS1021M-N 20MHz 500MS/s 5ns/div~100s/div, step by 1~2.5~5
HDS2061M-N 60MHz 500MS/s 5ns/div~100s/div, step by 1~2.5~5
HDS3101M-N 100MHz 1GS/s 5ns/div~100s/div, step by 1~2~5

จอแสดงผล 3.7 นิ้ว color TFT display (640 × 480 pixels)
แชนแนล single
Record Length 24K points
Vertical Sensitivity 5mV/div~5V/div (at input)
Vertical Resolution (A/D) 8 bits
Trigger Type Edge, and Video Edge, Video, and Alternate
Trigger Mode Auto, Normal, and Single
Trigger Level ±6 divisions from screen center
Acquisition Mode Sample, Peak Detect, and Average
Waveform Storage 4 waveforms
Communication Interface mini-USB,mini-RS232
Power Supply 100V-240V AC, 50/60Hz
Li-ion Battery 7.4V, 6 hours’ operation
ขนาดเครื่อง (W × H × D) 115 × 180 × 40 (mm)
น้ำหนัก (without package) 645.00 g

Multimeter
Full Scale Reading: 3(3/4) digits (max 4000 count)
Input Impedance 10 MΩ
Diode 0V – 1V
Voltage VDC : 400mV, 4V, 400V, 1000V : ±(1% ± 1 digit); max input : DC 1000V
VAC : 4V, 40V, 400V : ±(1% ± 3 digits), Frequency : 40Hz – 400Hz; max input : AC 750V (virtual value)
Current DCA: 40mA, 400mA: ±(1.5% ±1 digit), 10A: ±(3% ± 3 digits)
ACA: 40mA: ±(1.5% ± 3 digit); 400mA: ±(2 ± 1 digit); 10A: ±(3% ± 3 digits)
Impedance 400Ω: ±(1% ± 3 digits); 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ±(1% ± 1 digit); 40MΩ: ±(1.50% ± 3 digits)
Capacitance 51.2nF – 100uF : ±(3% ± 3 digits)
